PLF-T16-R2X145/35DA-PR / 0961030
Description du produit
Luminaire de plafond de la famille de produits PLF. Guidage du flux par cache microprismatique, caractéristiques d'émission symétrique, faisceau extrêmement large, sortie de lumière direct. Source R-TUBE non inclus, Remplacement par le client final. Le luminaire génère un flux lumineux de référence de 8010 lm en température de couleur de lumière 840, flux lumineux réglable : en continu. La durée de vie élevée des LED permet une utilisation prolongée avec une qualité d'éclairage constante. Haute qualité de lumière grâce à une tolérance chromatique de < 3 SDCM. Boîtier en Plastique, gris, indice de protection IP64. Luminaire adapté au montage au plafond, montage mural horizontal ou vertical possible uniquement après consultation de l'usine.montage suspendu sur chaîne ou rail porteur possible. Avec appareillage électronique DALI. Remplacement par un professionnel. Tension nominale 230 - 240 V AC/DC 50 - 60 Hz.
La Source lumineuse n'est pas comprise dans la livraison et doit être commandée séparément. Les sources lumineuses utilisables sont indiquées dans l'aperçu des sources lumineuses.
Informations sur la commande
| Code article | 0961030 |
| GTIN | 4029299451559 |
Généralités
| Catégorie de produit | Luminaire de plafond |
| Domaine d'utilisation | Industrie |
| Garantie | 5 ans |
Dimensions
| Cote L | 1560 mm |
| Cote B | 190 mm |
| Cote H | 100 mm |
| Cote A1 | 850 mm |
| Cote H1 | 70 mm |
| Poids net | 3.774 kg |
Montage
| Type de montage | En surface |
| Lieu de montage | Plafond |
| Type de raccordement | Borne à fiche |
| Nombre de pôles | 5 |
| Section du conducteur | 0.5–2.5 mm² |
Boîtier
| Couleur | gris |
| Indice de protection | IP64 |
| Essai au fil incandescent | 650 °C |
| Température ambiante admissible | -20–25 °C |
| Matériau du boîtier | Plastique |
| Matériau du couvercle | PMMA structuré |
Version électrique
| Type de commande | DALI |
| Tension nominale | 230–240 V, 0/50–60 Hz |
| Puissance nominale | 64.0 W |
| Classe de protection | I |
Technique d'éclairage
| Diffuseur | cache microprismatique |
| Sortie de lumière | direct |
| Répartition de la lumière | symétrique |
| Caractéristique de rayonnement | à faisceau extrêmement large |
| Classe UGR | ≤ 22 |
| Flux lumineux assigné | 8010 lm |
| Efficacité du luminaire | 125 lm/W |
Source lumineuse
| Source lumineuse | R-TUBE |
| Inclus les sources lumineuses | Non |
| Indice de rendu des couleurs Ra | ≥ 80 |
| Température de couleur | 4000 K |
| Tolérance de la chromaticité (SDCM) | < 3 SDCM |
| Durée de vie assignée L80B50 (tq = 25 °C) | 50.000 h |
Downloadcenter
Conformité:
| Numéro d'article - Désignation | Produktbeschreibung | Download | Bloc-notes |
0200251 -
TRA 008 KETTE GALV. VERZ.
|
Chaîne à maillons, maxi 20 kg, au mètre (0,25 kg/m) |
|
|
0200223 -
TRA 002 M5X20
|
Crochet de suspension M5 x 20 en acier |
|
|
0207880 -
ZSP-SK-3M
|
Filin de suspension à boucle-étau, D = 2 mm, L = 3m, 1 pièce, maximum 45 kg |
|
|
0205888 -
VLKH
|
Mousqueton, maxi 20 kg (1 pce) |
|
|
0210113 -
SK 258 SCHUTZKORB M.HALTER
|
Paniers grillagés pr luminaires apparents,Lxlxh=1600x220x140 |
|
|
0205887 -
VLBP
|
Plaque de fixation au plafond avec œillet, max 20kg (1 pce) |
|
|
0201257 -
ZUSPS SEILPENDEL UNIV. PF. .
|
Suspension par filin, H = 1,5 m, 1 jeu = 1 filin |
|
|
0200061 -
WLF 258 PR
|
Vasque de rechange LF/LFN/PLF 258/249 en PMMA prismatique |
|
|
| Numéro d'article - Bezeichnung | Longueur | Température de couleur | Caractéristiques | ||
| 1204993LD - R-TUBE-G2 145-840M0350 LD | 1449 | 4000 K | mat |
|
|
| 1206598LD - R-TUBE-G2 145-840M0450 LD | 1449 | 4000 K | mat |
|
|
| 1206725LD - R-TUBE-G2 145-865M0350 LD | 1449 | 6500 K | mat |
|
|
| 1206782LD - R-TUBE-G2 145-865M0450 LD | 1449 | 6500 K | mat |
|
|
| 1206579LD - R-TUBE-G2 145-830M0350 LD | 1449 | 3000 K | mat |
|
|
| 1206603LD - R-TUBE-G2 145-830M0450 LD | 1449 | 3000 K | mat |
|
|
Luminaire de plafond de la famille de produits PLF. Guidage du flux par cache microprismatique, caractéristiques d'émission symétrique, faisceau extrêmement large, sortie de lumière direct. Source R-TUBE non inclus, Remplacement par le client final. Le luminaire génère un flux lumineux de référence de 8010 lm en température de couleur de lumière 840, flux lumineux réglable : en continu. La durée de vie élevée des LED permet une utilisation prolongée avec une qualité d'éclairage constante. Haute qualité de lumière grâce à une tolérance chromatique de < 3 SDCM. Boîtier en Plastique, gris, indice de protection IP64. Luminaire adapté au montage au plafond, montage mural horizontal ou vertical possible uniquement après consultation de l'usine.montage suspendu sur chaîne ou rail porteur possible. Avec appareillage électronique DALI. Remplacement par un professionnel. Tension nominale 230 - 240 V AC/DC 50 - 60 Hz.
La Source lumineuse n'est pas comprise dans la livraison et doit être commandée séparément. Les sources lumineuses utilisables sont indiquées dans l'aperçu des sources lumineuses.
Informations sur la commande
| Code article | 0961030 |
| GTIN | 4029299451559 |
Généralités
| Catégorie de produit | Luminaire de plafond |
| Domaine d'utilisation | Industrie |
| Garantie | 5 ans |
Dimensions
| Cote L | 1560 mm |
| Cote B | 190 mm |
| Cote H | 100 mm |
| Cote A1 | 850 mm |
| Cote H1 | 70 mm |
| Poids net | 3.774 kg |
Montage
| Type de montage | En surface |
| Lieu de montage | Plafond |
| Type de raccordement | Borne à fiche |
| Nombre de pôles | 5 |
| Section du conducteur | 0.5–2.5 mm² |
Boîtier
| Couleur | gris |
| Indice de protection | IP64 |
| Essai au fil incandescent | 650 °C |
| Température ambiante admissible | -20–25 °C |
| Matériau du boîtier | Plastique |
| Matériau du couvercle | PMMA structuré |
Version électrique
| Type de commande | DALI |
| Tension nominale | 230–240 V, 0/50–60 Hz |
| Puissance nominale | 64.0 W |
| Classe de protection | I |
Technique d'éclairage
| Diffuseur | cache microprismatique |
| Sortie de lumière | direct |
| Répartition de la lumière | symétrique |
| Caractéristique de rayonnement | à faisceau extrêmement large |
| Classe UGR | ≤ 22 |
| Flux lumineux assigné | 8010 lm |
| Efficacité du luminaire | 125 lm/W |
Source lumineuse
| Source lumineuse | R-TUBE |
| Inclus les sources lumineuses | Non |
| Indice de rendu des couleurs Ra | ≥ 80 |
| Température de couleur | 4000 K |
| Tolérance de la chromaticité (SDCM) | < 3 SDCM |
| Durée de vie assignée L80B50 (tq = 25 °C) | 50.000 h |
Downloadcenter

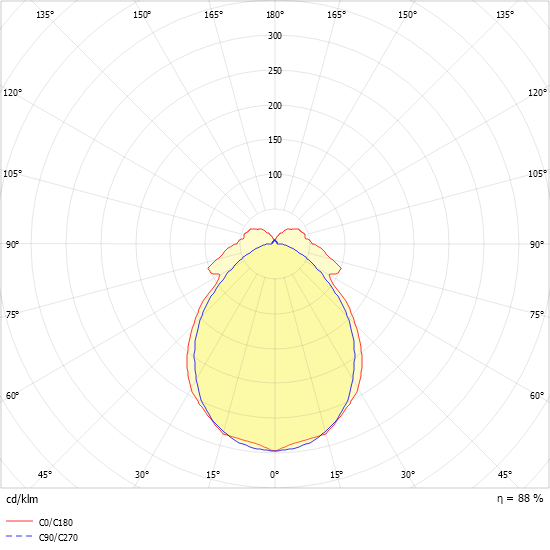

Courbe de répartition de la lumière
Conformité:
Attribut:
1204993LD - R-TUBE-G2 145-840M0350 LD
Longueur: 1449
Température de couleur: 4000 K
Caractéristiques: mat
1206598LD - R-TUBE-G2 145-840M0450 LD
Longueur: 1449
Température de couleur: 4000 K
Caractéristiques: mat
1206725LD - R-TUBE-G2 145-865M0350 LD
Longueur: 1449
Température de couleur: 6500 K
Caractéristiques: mat
1206782LD - R-TUBE-G2 145-865M0450 LD
Longueur: 1449
Température de couleur: 6500 K
Caractéristiques: mat
1206579LD - R-TUBE-G2 145-830M0350 LD
Longueur: 1449
Température de couleur: 3000 K
Caractéristiques: mat
1206603LD - R-TUBE-G2 145-830M0450 LD
Longueur: 1449
Température de couleur: 3000 K
Caractéristiques: mat
