LFN-T16-R1X115/30DA-O / 0560010
Description du produit
Luminaire de plafond de la famille de produits LFN. Guidage du flux par Couverture opale, caractéristiques d'émission symétrique, faisceau extrêmement large, sortie de lumière direct. Source R-TUBE non inclus, Remplacement par le client final. Le luminaire génère un flux lumineux de référence de 3820 lm en température de couleur de lumière 840, flux lumineux réglable : en continu. La durée de vie élevée des LED permet une utilisation prolongée avec une qualité d'éclairage constante. Haute qualité de lumière grâce à une tolérance chromatique de < 3 SDCM. Boîtier en Acier, blanc trafic, similaire à RAL 9016, indice de protection IP50. Montage direct au plafond ou mural sans autres accessoires. Montage en ligne avec un écartement fixe entre les luminaires avec l'accessoire LFN-LVDM.Montage possible sur rail porteur avec les fixations de luminaires correspondantes. Avec appareillage électronique DALI. Remplacement par un professionnel. Tension nominale 230 - 240 V AC/DC 50 - 60 Hz.
La Source lumineuse n'est pas comprise dans la livraison et doit être commandée séparément. Les sources lumineuses utilisables sont indiquées dans l'aperçu des sources lumineuses.
Informations sur la commande
| Code article | 0560010 |
| GTIN | 4029299419535 |
Généralités
| Catégorie de produit | Luminaire de plafond |
| Domaine d'utilisation | Éducation | Industrie |
| Garantie | 5 ans |
Dimensions
| Cote L | 1205 mm |
| Cote B | 90 mm |
| Cote H | 70 mm |
| Cote A1 | 900 mm |
| Cote A3 | 313 mm |
| Cote K | 30 mm |
| Poids net | 1.780 kg |
Montage
| Type de montage | En surface |
| Lieu de montage | Plafond |
| Type de raccordement | Borne à fiche |
| Nombre de pôles | 5 |
| Section du conducteur | 0.5–2.5 mm² |
Boîtier
| Couleur | blanc trafic, similaire à RAL 9016 |
| Indice de protection | IP50 |
| Essai au fil incandescent | 650 °C |
| Température ambiante admissible | -25–25 °C |
| Matériau du boîtier | Acier |
| Traitement de surface du boîtier | revêtement par poudre |
| Matériau du couvercle | PMMA opale |
Version électrique
| Type de commande | DALI |
| Tension nominale | 230–240 V, 0/50–60 Hz |
| Puissance nominale | 34.0 W |
| Classe de protection | I |
Technique d'éclairage
| Diffuseur | Couverture opale |
| Sortie de lumière | direct |
| Répartition de la lumière | symétrique |
| Caractéristique de rayonnement | à faisceau extrêmement large |
| Classe UGR | ≤ 22 |
| Flux lumineux assigné | 3820 lm |
| Efficacité du luminaire | 112 lm/W |
Source lumineuse
| Source lumineuse | R-TUBE |
| Inclus les sources lumineuses | Non |
| Indice de rendu des couleurs Ra | ≥ 80 |
| Température de couleur | 4000 K |
| Tolérance de la chromaticité (SDCM) | < 3 SDCM |
| Sécurité photobiologique | RG1 |
| Durée de vie assignée L80B50 (tq = 25 °C) | 50.000 h |
Downloadcenter
Conformité:
| Numéro d'article - Désignation | Produktbeschreibung | Download | Bloc-notes |
| 0201813 - ZIDV-LFN-T16 28/3/1.5 | Câblage travers. intér, 3x1,5 mm², LFN-T16 128/54-228 max10A |
|
|
0200223 -
TRA 002 M5X20
|
Crochet de suspension M5 x 20 en acier |
|
|
0201815 -
LFN-LVDM
|
Pièce de raccordement PC, espac. 20mm, pr câblage traversant |
|
|
1205260 -
VLTB LEUCHTENBEFESTIGER
|
Pour fixation du luminaire au VLT-..., vis M5, maxi 20kg, 1x |
|
|
0201257 -
ZUSPS SEILPENDEL UNIV. PF. .
|
Suspension par filin, H = 1,5 m, 1 jeu = 1 filin |
|
|
0200247 -
ZRP 100 ROHRPENDEL
|
Tige de suspension 1m avec baldaquin, M13x1, blanc (1x) |
|
|
|
0200246 -
ZRP 050 ROHRPENDEL
|
Tige de suspension 50cm avec baldaquin, M13x1, blanc (1x) |
|
|
0200246SI -
ZRP 050 ROHRPENDEL SILBER
|
Tige de suspension 50cm avec baldaquin, M13x1, gris alu (1x) |
|
|
| 0204910 - WLFN-T16 28 O | Vasque de rechange pour LFN-T16 28/54W en PMMA opale |
|
|
| Numéro d'article - Bezeichnung | Longueur | Température de couleur | Caractéristiques | ||
| 0206601LD - R-TUBE 115-840M0500 LD | 1149 | 4000 K | mat |
|
|
| 0206620LD - R-TUBE 115-830M0450 LD | 1149 | 3000 K | mat |
|
|
| 0206707LD - R-TUBE 115-865M0500 LD | 1149 | 6500 K | mat |
|
|
| 1206576LD - R-TUBE-G2 115-840M0300 LD | 1149 | 4000 K | mat |
|
|
| 1206575LD - R-TUBE-G2 115-830M0300 LD | 1149 | 3000 K | mat |
|
|
| 1206722LD - R-TUBE-G2 115-865M0300 LD | 1149 | 6500 K | mat |
|
|
Luminaire de plafond de la famille de produits LFN. Guidage du flux par Couverture opale, caractéristiques d'émission symétrique, faisceau extrêmement large, sortie de lumière direct. Source R-TUBE non inclus, Remplacement par le client final. Le luminaire génère un flux lumineux de référence de 3820 lm en température de couleur de lumière 840, flux lumineux réglable : en continu. La durée de vie élevée des LED permet une utilisation prolongée avec une qualité d'éclairage constante. Haute qualité de lumière grâce à une tolérance chromatique de < 3 SDCM. Boîtier en Acier, blanc trafic, similaire à RAL 9016, indice de protection IP50. Montage direct au plafond ou mural sans autres accessoires. Montage en ligne avec un écartement fixe entre les luminaires avec l'accessoire LFN-LVDM.Montage possible sur rail porteur avec les fixations de luminaires correspondantes. Avec appareillage électronique DALI. Remplacement par un professionnel. Tension nominale 230 - 240 V AC/DC 50 - 60 Hz.
La Source lumineuse n'est pas comprise dans la livraison et doit être commandée séparément. Les sources lumineuses utilisables sont indiquées dans l'aperçu des sources lumineuses.
Informations sur la commande
| Code article | 0560010 |
| GTIN | 4029299419535 |
Généralités
| Catégorie de produit | Luminaire de plafond |
| Domaine d'utilisation | Éducation | Industrie |
| Garantie | 5 ans |
Dimensions
| Cote L | 1205 mm |
| Cote B | 90 mm |
| Cote H | 70 mm |
| Cote A1 | 900 mm |
| Cote A3 | 313 mm |
| Cote K | 30 mm |
| Poids net | 1.780 kg |
Montage
| Type de montage | En surface |
| Lieu de montage | Plafond |
| Type de raccordement | Borne à fiche |
| Nombre de pôles | 5 |
| Section du conducteur | 0.5–2.5 mm² |
Boîtier
| Couleur | blanc trafic, similaire à RAL 9016 |
| Indice de protection | IP50 |
| Essai au fil incandescent | 650 °C |
| Température ambiante admissible | -25–25 °C |
| Matériau du boîtier | Acier |
| Traitement de surface du boîtier | revêtement par poudre |
| Matériau du couvercle | PMMA opale |
Version électrique
| Type de commande | DALI |
| Tension nominale | 230–240 V, 0/50–60 Hz |
| Puissance nominale | 34.0 W |
| Classe de protection | I |
Technique d'éclairage
| Diffuseur | Couverture opale |
| Sortie de lumière | direct |
| Répartition de la lumière | symétrique |
| Caractéristique de rayonnement | à faisceau extrêmement large |
| Classe UGR | ≤ 22 |
| Flux lumineux assigné | 3820 lm |
| Efficacité du luminaire | 112 lm/W |
Source lumineuse
| Source lumineuse | R-TUBE |
| Inclus les sources lumineuses | Non |
| Indice de rendu des couleurs Ra | ≥ 80 |
| Température de couleur | 4000 K |
| Tolérance de la chromaticité (SDCM) | < 3 SDCM |
| Sécurité photobiologique | RG1 |
| Durée de vie assignée L80B50 (tq = 25 °C) | 50.000 h |
Downloadcenter

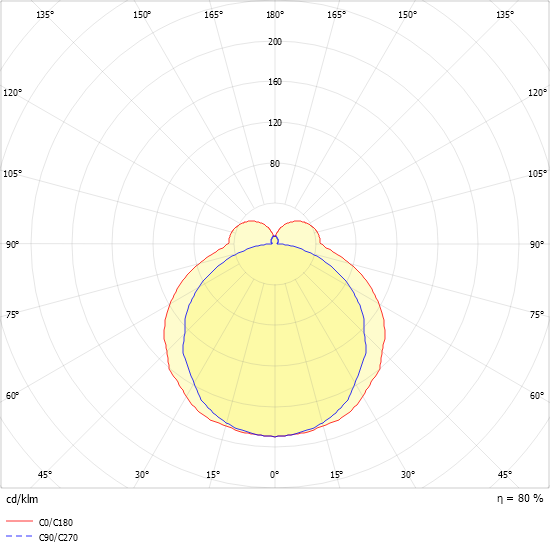

Courbe de répartition de la lumière
Conformité:
Attribut:
0206601LD - R-TUBE 115-840M0500 LD
Longueur: 1149
Température de couleur: 4000 K
Caractéristiques: mat
0206620LD - R-TUBE 115-830M0450 LD
Longueur: 1149
Température de couleur: 3000 K
Caractéristiques: mat
0206707LD - R-TUBE 115-865M0500 LD
Longueur: 1149
Température de couleur: 6500 K
Caractéristiques: mat
1206576LD - R-TUBE-G2 115-840M0300 LD
Longueur: 1149
Température de couleur: 4000 K
Caractéristiques: mat
1206575LD - R-TUBE-G2 115-830M0300 LD
Longueur: 1149
Température de couleur: 3000 K
Caractéristiques: mat
1206722LD - R-TUBE-G2 115-865M0300 LD
Longueur: 1149
Température de couleur: 6500 K
Caractéristiques: mat
