EDLR 235/5000-830 SMB-EDS3 / 0321459//377
Description du produit
Downlight de la famille de produits EDLR. Guidage du flux par Réflecteur, caractéristiques d'émission symétrique, à faisceau moyen, sortie de lumière direct. Source LED-M intégrées, Remplacement par un professionnel. Le luminaire génère un flux lumineux de référence de 4590 lm en température de couleur de lumière 830, flux lumineux réglable : Non. La durée de vie élevée des LED permet une utilisation prolongée avec une qualité d'éclairage constante. Haute qualité de lumière grâce à une tolérance chromatique de < 3 SDCM. Boîtier en Aluminium, blanc, indice de protection IP20 IP40 côté pièce. En plus des pinces de fixation standard pour des épaisseurs de serrage de 0 à 40 mm, des jeux de fixation spéciaux sont disponibles en tant qu'accessoires, tels que des kits de montage de panneaux, des plaques de renfort, des boîtiers à sceller dans le béton, des anneaux d'arasement, des kits de semi-encastrement et des kits inclinés. Avec appareillage électronique On/Off. Remplacement par un professionnel. Tension nominale 220 - 240 V AC/DC 50 - 60 Hz.
Remarque : Flux lumineux en mode d'urgence : env. 500 lm
Informations sur la commande
Code article | 0321459//377 |
GTIN | 4029299534917 |
Généralités
Catégorie de produit | Downlight |
Domaine d'utilisation | Éducation | Commerce de détail |
Dimensions
Cote H | 235 mm |
Cote D | 235 mm |
Cote D2 | 235 mm |
Cote B1 | 115 mm |
Cote DE max | 225 mm |
Cote DE min | 223 mm |
Cote HE | 240 mm |
Cote L1 | 255 mm |
Cote L4 | 275 mm |
Poids net | 0.340 kg |
Montage
Type de montage | Encastré |
Boîtier
Couleur | blanc |
Farbe_Kurz | ws |
Indice de protection | IP20 | IP40 côté pièce |
Essai au fil incandescent | 650 °C |
Température ambiante admissible | 0–25 °C |
Matériau du boîtier | Aluminium |
Matériau du couvercle | PC clair |
Version électrique
Type de commande | On/Off |
Tension nominale | 220–240 V, 0/50–60 Hz |
Puissance nominale | 44.0 W |
Classe de protection | I |
Technique d'éclairage
Déflecteur de lumière | Réflecteur |
Réflecteur | matt |
Sortie de lumière | direct |
Répartition de la lumière | symétrique |
Caractéristique de rayonnement | à faisceau large |

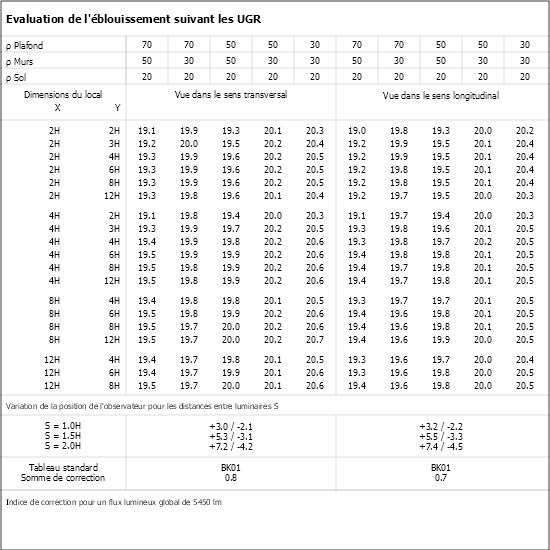

Classe UGR | ≤ 22 |
Flux lumineux assigné | 4590 lm |
Efficacité du luminaire | 104 lm/W |
Source lumineuse
Source lumineuse | LED-M |
Inclus les sources lumineuses | Oui |
Indice de rendu des couleurs Ra | ≥ 80 |
Température de couleur | 3000 K |
Tolérance de la chromaticité (SDCM) | < 3 SDCM |
Durée de vie assignée L80B50 (tq = 25 °C) | 50.000 h |
Éclairage de secours
Alimentation | Batterie individuelle |
Mode de commutation | Commutation permanente |
Durée d'éclairage | 3 h |
Flux lumineux assigné en mode de secours | 500 lm |
Autotest automatique | Oui |
Type de batterie | NiCd |
Downloadcenter
Conformité:
Numéro d'article - Désignation | Produktbeschreibung | Download | Bloc-notes |
0209458 - ZADR-EDLR235-DM250 | Anneau de recouvrement pour EDLR235 jusqu'à une ouverture de plafond de DM 240 |
|
|
0209459 - ZADR-EDLR235-DM270 | Anneau de recouvrement pour EDLR235 jusqu'à une ouverture de plafond de DM 260 |
|
|
0202693 - DR235-RM-G-SB-W | Anneau en verre sécurit sablé, collerette blanche |
|
|
0203010 - BET EDLR 235 | Boîtier à sceller dans béton coulé sur place pour EDLR 235 |
|
|
0202676 - DR235-DR-K-W | Collerette de finition blanche, en matière synthétique |
|
|
0202676//609 - DR235-DR-K-SG | Collerette de finition, alu brillant, matière synthétique |
|
|
0202676//607 - DR235-DR-K-SM | Collerette de finition, alu mat, en matière synthétique |
|
|
0202676//636 - DR235-DR-K-ES | Collerette en acier inoxydable brossé |
|
|
0202749 - DR235-HO-K-D-W | Diffuseur arrondi en mat. synthét. opale, coller. blanche |
|
|
0202900 - PES EBD... UGEBD | Étrier de montage pour UGEBD avec PES EBD... |
|
|
0202928 - ZES EBD 150-235/80 | Jeu de fixation EBD 150-235 pr plafonds épais. jusqu'à 80 mm |
|
|
0202787 - PES EBD. 235/200 | Kit d'encastrement pour plafonds à lames, module 200 |
|
|
0202786 - PES EBD. 235/100/150 | Kit d'encastrement pour plafonds à lames, modules 100 et 150 |
|
|
0202812 - HES EBD 235/50 | Kit de semi-encastrement, hauteur 50 mm |
|
|
0202496 - ZV-EDLR-T60 | Lentille de Fresnel, demi-angle de diffusion 60 degrés, PC |
|
|
0202497 - ZV-EDLR-B90 | Lentille de Fresnel, demi-angle de diffusion 90 degrés, PC |
|
|
0202803//701 - DR235-HWNR1-K-D-W | Pictogramme n° 1, collerette de finition blanche |
|
|
0202803//711 - DR235-HWNR11-K-D-W | Pictogramme n° 11, collerette de finition blanche |
|
|
0202803//712 - DR235-HWNR12-K-D-W | Pictogramme n° 12, collerette de finition blanche |
|
|
0202803//724 - DR235-HWNR24-K-D-W | Pictogramme n° 24, collerette de finition blanche |
|
|
0202803//704 - DR235-HWNR4-K-D-W | Pictogramme n° 4, collerette de finition blanche |
|
|
0202803//705 - DR235-HWNR5-K-D-W | Pictogramme n° 5, collerette de finition blanche |
|
|
0202803//708 - DR235-HWNR8-K-D-W | Pictogramme n° 8, collerette de finition blanche |
|
|
0202794 - VP EBD. 235-600 | Plaques de renforcement, module 600 |
|
|
0202921 - VP EBD. 235-625 | Plaques de renforcement, module 625 |
|
|
0204885 - DR235-MPS-G-D-W | Vitre déco en verre flotté, microprismes + collerette blanche |
|
|
0202702 - DR235-SPMA-G-SB-W | Vitre dépolie en verre sécurit, collerette blanche |
|
|
0209008 - DR235-MPS-K-D-W | Vitre en PMMA, microprismes en relief, collerette blanche |
|
|
0208867 - DR235-DPO-K-D-W | Vitre en PMMA, microprismes opales structurés, collerette blanche |
|
|
0208857 - DR235-DPS-K-D-W | Vitre en PMMA, microprismes structurés, collerette blanche |
|
|
0208862 - DR235-SOM-K-D-W | Vitre en PMMA, satinée opale, collerette blanche |
|
|
0202735 - DR235-SM-G-D-W | Vitre en verre flotté dépolie, collerette blanche |
|
|
0202684 - DR235-SPM-G-SB-W | Vitre en verre sécurit sablée au centre, collerette blanche |
|
|
0202740 - DR235-SO-G-D-W | Vitre opale en verre flotté, collerette blanche |
|
|
0202864 - DR235-SK-G-D-W | Vitre transparente en verre flotté, collerette blanche |
|
|
