ABW-R1X085/25DA / 0660347


Description du produit
Luminaire de plafond de la famille de produits ABW. Guidage du flux par Réflecteur, caractéristiques d'émission asymétrique, à faisceau oblique, sortie de lumière direct. Source R-TUBE non inclus, Remplacement par le client final. Le luminaire génère un flux lumineux de référence de 2340 lm en température de couleur de lumière 840, flux lumineux réglable : en continu. La durée de vie élevée des LED permet une utilisation prolongée avec une qualité d'éclairage constante. Haute qualité de lumière grâce à une tolérance chromatique de < 3 SDCM. Boîtier en Acier, blanc trafic, similaire à RAL 9016, indice de protection IP20. Montage au plafond avec les accessoires fournis. Distance au mur recommandée : 1/3 de la hauteur de la pièce. Avec appareillage électronique DALI. Remplacement par un professionnel. Tension nominale 220 - 240 V AC/DC 50 - 60 Hz.
La Source lumineuse n'est pas comprise dans la livraison et doit être commandée séparément. Les sources lumineuses utilisables sont indiquées dans l'aperçu des sources lumineuses.
Informations sur la commande
Code article | 0660347 |
GTIN | 4029299422665 |
Généralités
Catégorie de produit | Luminaire de plafond |
Domaine d'utilisation | Éducation | Office |
Garantie | 5 ans |
Dimensions
Cote L | 900 mm |
Cote B | 193 mm |
Cote H | 72 mm |
Cote A1 | 650 mm |
Poids net | 3.300 kg |

Montage
Type de montage | En surface |
Lieu de montage | Plafond |
Type de raccordement | Borne à fiche |
Nombre de pôles | 7 |
Section du conducteur | 0.5–2.5 mm² |
Boîtier
Couleur | blanc trafic, similaire à RAL 9016 |
Indice de protection | IP20 |
Essai au fil incandescent | 650 °C |
Température ambiante admissible | -20–25 °C |
Matériau du boîtier | Acier |
Traitement de surface du boîtier | revêtement par poudre |
Matériau du couvercle | aluminium |
Version électrique
Type de commande | DALI |
Tension nominale | 220–240 V, 0/50–60 Hz |
Puissance nominale | 21.0 W |
Classe de protection | I |
Technique d'éclairage
Diffuseur | Réflecteur |
Sortie de lumière | direct |
Répartition de la lumière | asymétrique |
Caractéristique de rayonnement | à faisceau oblique |
Flux lumineux assigné | 2340 lm |
Efficacité du luminaire | 111 lm/W |
Source lumineuse
Source lumineuse | R-TUBE |
Inclus les sources lumineuses | Non |
Indice de rendu des couleurs Ra | ≥ 80 |
Température de couleur | 4000 K |
Tolérance de la chromaticité (SDCM) | < 3 SDCM |
Sécurité photobiologique | RG1 |
Durée de vie assignée L80B50 (tq = 25 °C) | 50.000 h |
Downloadcenter




Conformité:
Numéro d'article - Désignation | Produktbeschreibung | Download | Bloc-notes |
![]() |
Filin de susp. +baldaq. carré blanc, serre-câble, 1,5m 1x |
|
|
![]() |
Filin de susp. 1,5m + serre-câble, baldaquin rond blanc (1x) |
|
|
![]() |
Filin de susp. 1,5m + vis serrage, baldaq. rond blanc (1x) |
|
|
![]() |
Filin de suspens., vis de serrage, L=1,5m, fixat. plaf. (2x) |
|
|
![]() |
Filin de suspension + serre-câble L=1,5m + fixat. plaf. (2x) |
|
|
Numéro d'article - Bezeichnung | Longueur | Température de couleur | Caractéristiques | ||
1206604LD - R-TUBE-G2 085-840M0300 LD | 849 | 4000 K | mat |
|
|
1206625LD - R-TUBE-G2 085-830M0300 LD | 849 | 3000 K | mat |
|
|
1206704LD - R-TUBE-G2 085-865M0300 LD | 849 | 6500 K | mat |
|
|


Luminaire de plafond de la famille de produits ABW. Guidage du flux par Réflecteur, caractéristiques d'émission asymétrique, à faisceau oblique, sortie de lumière direct. Source R-TUBE non inclus, Remplacement par le client final. Le luminaire génère un flux lumineux de référence de 2340 lm en température de couleur de lumière 840, flux lumineux réglable : en continu. La durée de vie élevée des LED permet une utilisation prolongée avec une qualité d'éclairage constante. Haute qualité de lumière grâce à une tolérance chromatique de < 3 SDCM. Boîtier en Acier, blanc trafic, similaire à RAL 9016, indice de protection IP20. Montage au plafond avec les accessoires fournis. Distance au mur recommandée : 1/3 de la hauteur de la pièce. Avec appareillage électronique DALI. Remplacement par un professionnel. Tension nominale 220 - 240 V AC/DC 50 - 60 Hz.
La Source lumineuse n'est pas comprise dans la livraison et doit être commandée séparément. Les sources lumineuses utilisables sont indiquées dans l'aperçu des sources lumineuses.
Informations sur la commande
Code article | 0660347 |
GTIN | 4029299422665 |
Généralités
Catégorie de produit | Luminaire de plafond |
Domaine d'utilisation | Éducation | Office |
Garantie | 5 ans |
Dimensions
Cote L | 900 mm |
Cote B | 193 mm |
Cote H | 72 mm |
Cote A1 | 650 mm |
Poids net | 3.300 kg |

Montage
Type de montage | En surface |
Lieu de montage | Plafond |
Type de raccordement | Borne à fiche |
Nombre de pôles | 7 |
Section du conducteur | 0.5–2.5 mm² |
Boîtier
Couleur | blanc trafic, similaire à RAL 9016 |
Indice de protection | IP20 |
Essai au fil incandescent | 650 °C |
Température ambiante admissible | -20–25 °C |
Matériau du boîtier | Acier |
Traitement de surface du boîtier | revêtement par poudre |
Matériau du couvercle | aluminium |
Version électrique
Type de commande | DALI |
Tension nominale | 220–240 V, 0/50–60 Hz |
Puissance nominale | 21.0 W |
Classe de protection | I |
Technique d'éclairage
Diffuseur | Réflecteur |
Sortie de lumière | direct |
Répartition de la lumière | asymétrique |
Caractéristique de rayonnement | à faisceau oblique |
Flux lumineux assigné | 2340 lm |
Efficacité du luminaire | 111 lm/W |
Source lumineuse
Source lumineuse | R-TUBE |
Inclus les sources lumineuses | Non |
Indice de rendu des couleurs Ra | ≥ 80 |
Température de couleur | 4000 K |
Tolérance de la chromaticité (SDCM) | < 3 SDCM |
Sécurité photobiologique | RG1 |
Durée de vie assignée L80B50 (tq = 25 °C) | 50.000 h |
Downloadcenter

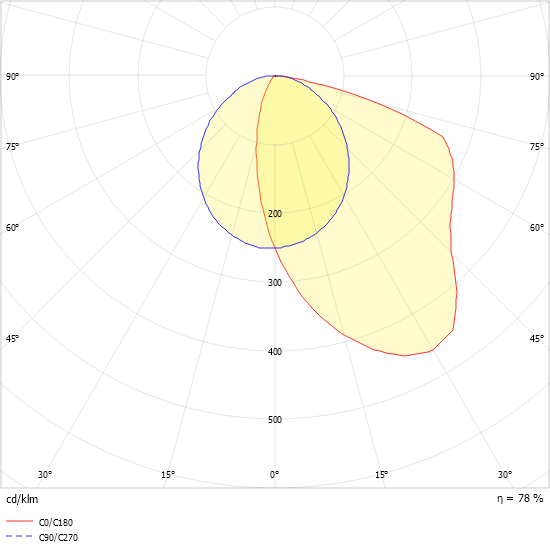

Courbe de répartition de la lumière

Conformité:
Attribut:



1206604LD - R-TUBE-G2 085-840M0300 LD
Longueur: 849
Température de couleur: 4000 K
Caractéristiques: mat
1206625LD - R-TUBE-G2 085-830M0300 LD
Longueur: 849
Température de couleur: 3000 K
Caractéristiques: mat
1206704LD - R-TUBE-G2 085-865M0300 LD
Longueur: 849
Température de couleur: 6500 K
Caractéristiques: mat
