EDLQ 195/3000-840 W-DALI / 0331345
Produktbeschreibung
Downlight der EDLQ-Produktfamilie. Lichtlenkung durch Reflektor, Ausstrahlungscharakteristik symmetrisch, extrem breitstrahlend, Lichtaustritt direkt. Leuchtmittel LED-M eingebaut, Austausch durch Fachkraft möglich. Die Leuchte generiert einen Bemessungslichtstrom von 3280 lm in Lichtfarbe 840, Lichtstrom einstellbar: stufenlos. Die hohe LED-Lebensdauer ermöglicht einen langen Einsatz bei gleichbleibender Beleuchtungsgüte. Hohe Lichtqualität durch eine Farborttoleranz von < 3 SDCM. Gehäuse aus Stahl, verkehrsweiß, ähnlich RAL 9016, Schutzart IP20. Abdeckung aus PC klar. Standardbefestigungsklammern für Klemmdicken von 0 bis 25 mm. Andere Klemmdicken oder Befestigungssätze für spezielle Decken auf Anfrage. Mit elektronischem Betriebsgerät DALI. Austausch durch Fachkraft möglich. Nennspannung 230 - 240 V AC/DC 50 - 60 Hz.
Bestellinformationen
GTIN | 4029299418064 |
Bruttopreis (Deutschland, exkl. MwSt.) | 314,80 € |
Allgemein
Produktkategorie | Downlight |
Einsatzbereich | Bildung | Einzelhandel |
Abmessungen
Maß L | 195 mm |
Maß B | 195 mm |
Maß H | 100 mm |
Maß B1 | 90 mm |
Maß BA max | 170 mm |
Maß BA min | 167 mm |
Maß HE | 105 mm |
Maß L1 | 245 mm |
Maß L4 | 265 mm |
Maß Q | 195 mm |
Nettogewicht | 1,300 kg |
Montage
Montageart | Einbau |
Gehäuse
Farbe | verkehrsweiß, ähnlich RAL 9016 |
Schutzart | IP20 |
Glühdrahtprüfung | 650 °C |
Werkstoff des Gehäuses | Stahl |
Werkstoff der Abdeckung | PC klar |
Elektrische Ausführung
Art der Steuerung | DALI |
Nennspannung | 230–240 V, 0/50–60 Hz |
Bemessungsleistung | 23,0 W |
Schutzklasse | I |
Lichttechnik
Lichtlenker | Reflektor |
Reflektor | weiß |
Lichtaustritt | direkt |
Lichtverteilung | symmetrisch |
Ausstrahlungscharakteristik | extrem breitstrahlend |

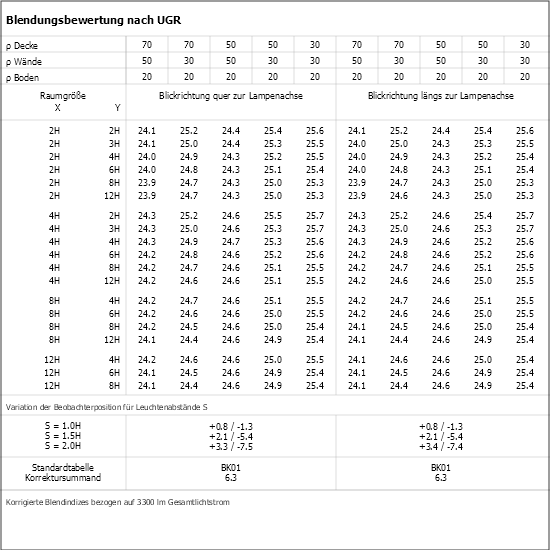

UGR-Klasse | ≤ 25 |
Bemessungslichtstrom | 3280 lm |
Leuchteneffizienz | 142,6 lm/W |
Leuchtmittel
Leuchtmittel | LED-M |
Inklusive Leuchtmittel | Ja |
Farbwiedergabeindex Ra | ≥ 80 |
Farbtemperatur | 4000 K |
Farborttoleranz (SDCM) | < 3 SDCM |
Bemessungslebensdauer L80B50 (tq = 25 °C) | 50.000 h |
Downloadcenter
Prüfzeichen:
Artikelnummer - Bezeichnung | Produktbeschreibung | Download | Merkzettel |
0202496 - ZV-EDLR-T60 | Fresnellinse für LED-Platine, transparent aus PC, 60° Ausstrahlwinkel |
|
|
0202497 - ZV-EDLR-B90 | Fresnellinse für LED-Platine, transparent aus PC, 90° Ausstrahlwinkel |
|
|
0209016 - DQ195-SOM-K-D-W | Scheibe opal satiniert, Rahmen aus PC, weiß für Downlight Kantenlänge 195mm |
|
|
0204865 - DQ195-SM-K-D-W | Scheibe satiniert, Ring aus PC, weiß für Downlight Kantenlänge 195 mm |
|
|
0204176 - DQ195-RM-G-SB-W | Hartglasscheibe mattiert, Rahmen aus PC, weiß für Downlight Kantenlänge 195mm |
|
|
0209019 - DQ195-MPS-K-D-W | Mikroprismenscheibe, Rahmen aus PC, weiß für Downlight Kantenlänge 195mm |
|
|
0209013 - DQ195-DPS-K-D-W | Mikroprismenscheibe, Rahmen aus PC, weiß für Downlight Kantenlänge 195mm |
|
|
0209010 - DQ195-DPO-K-D-W | Mikroprismenscheibe opal, Rahmen aus PC, weiß für Downlight Kantenlänge 195 mm |
|
|
0202478 - ZV-EDLR-DO | LED-Diffusor opal PC |
|
|
0204889 - DQ195-MPS-G-D-W | Dekorglasscheibe aus Floatglas mit Microprismen, Rahmen weiß EBDQ / ABDQ 195 |
|
|
0204164 - DQ195-SO-G-D-W | Dekorglasscheibe aus Floatglas opal, Rahmen weiß EBDQ / ABDQ 195 |
|
|
0204436 - DQ195-SK-G-D-W | Floatglasscheibe klar mit Dekorrahmen weiß |
|
|
0204431 - DQ195-SM-G-D-W | Dekorglasscheibe aus Floatglas außen mattiert, Rahmen weiß EBDQ / ABDQ 195 |
|
|
0204421 - DQ195-SPM-G-SB-W | Dekorglasscheibe aus ESG, innen mattiert, Rahmen weiß EBDQ / ABDQ 195 |
|
|
0201069 - UGEBD ... -UR | Umschaltrelais für EBD... (nicht HIT-Bestückung) |
|
|
0204426 - DQ195-DR-B-W | Downlight Zubehör, Metalldekorrahmen weiß, für EBDQ 195 |
|
|
Downlight der EDLQ-Produktfamilie. Lichtlenkung durch Reflektor, Ausstrahlungscharakteristik symmetrisch, extrem breitstrahlend, Lichtaustritt direkt. Leuchtmittel LED-M eingebaut, Austausch durch Fachkraft möglich. Die Leuchte generiert einen Bemessungslichtstrom von 3280 lm in Lichtfarbe 840, Lichtstrom einstellbar: stufenlos. Die hohe LED-Lebensdauer ermöglicht einen langen Einsatz bei gleichbleibender Beleuchtungsgüte. Hohe Lichtqualität durch eine Farborttoleranz von < 3 SDCM. Gehäuse aus Stahl, verkehrsweiß, ähnlich RAL 9016, Schutzart IP20. Abdeckung aus PC klar. Standardbefestigungsklammern für Klemmdicken von 0 bis 25 mm. Andere Klemmdicken oder Befestigungssätze für spezielle Decken auf Anfrage. Mit elektronischem Betriebsgerät DALI. Austausch durch Fachkraft möglich. Nennspannung 230 - 240 V AC/DC 50 - 60 Hz.
Bestellinformationen
GTIN | 4029299418064 |
Bruttopreis (Deutschland, exkl. MwSt.) | 314,80 € |
Allgemein
Produktkategorie | Downlight |
Einsatzbereich | Bildung | Einzelhandel |
Abmessungen
Maß L | 195 mm |
Maß B | 195 mm |
Maß H | 100 mm |
Maß B1 | 90 mm |
Maß BA max | 170 mm |
Maß BA min | 167 mm |
Maß HE | 105 mm |
Maß L1 | 245 mm |
Maß L4 | 265 mm |
Maß Q | 195 mm |
Nettogewicht | 1,300 kg |
Montage
Montageart | Einbau |
Gehäuse
Farbe | verkehrsweiß, ähnlich RAL 9016 |
Schutzart | IP20 |
Glühdrahtprüfung | 650 °C |
Werkstoff des Gehäuses | Stahl |
Werkstoff der Abdeckung | PC klar |
Elektrische Ausführung
Art der Steuerung | DALI |
Nennspannung | 230–240 V, 0/50–60 Hz |
Bemessungsleistung | 23,0 W |
Schutzklasse | I |
Lichttechnik
Lichtlenker | Reflektor |
Reflektor | weiß |
Lichtaustritt | direkt |
Lichtverteilung | symmetrisch |
Ausstrahlungscharakteristik | extrem breitstrahlend |
UGR-Klasse | ≤ 25 |
Bemessungslichtstrom | 3280 lm |
Leuchteneffizienz | 142,6 lm/W |
Leuchtmittel
Leuchtmittel | LED-M |
Inklusive Leuchtmittel | Ja |
Farbwiedergabeindex Ra | ≥ 80 |
Farbtemperatur | 4000 K |
Farborttoleranz (SDCM) | < 3 SDCM |
Bemessungslebensdauer L80B50 (tq = 25 °C) | 50.000 h |
Downloadcenter

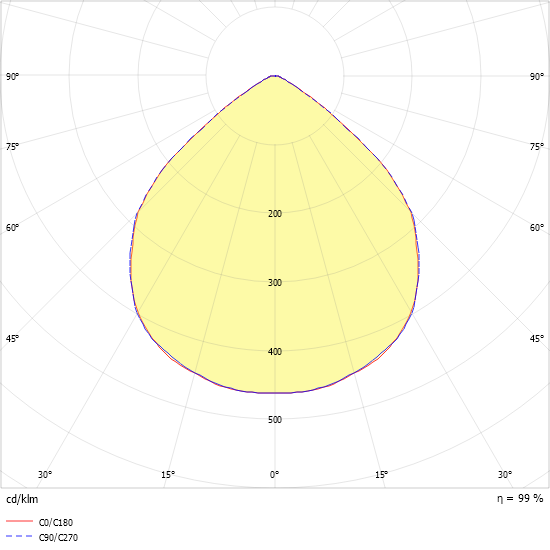

Lichtverteilkurve
